Ako vybrať vhodnú CCTV kameru? Z teórie do praxe.

Nasledujúce riadky prinesú odpoveď na túto otázku. Postupne budú uvádzané parametre  a vlastnosti bezpečnostných kamier vo forme príkladov a porovnaní.

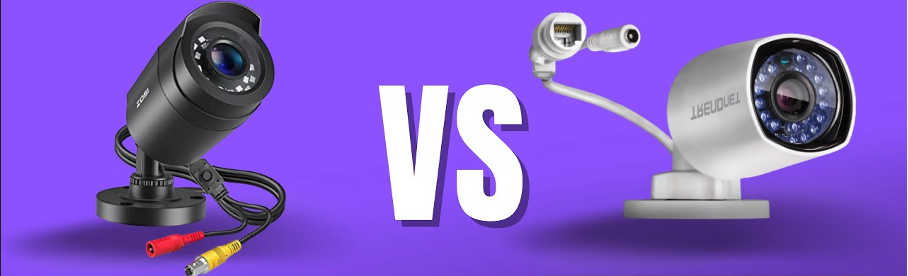

Technológia CCTV kamery (HD analógová vs. IP kamera)

Výber technológie má vplyv na typ prenosového média (FTP/UTP, koaxiálny kábel, optický kábel, ...), spôsob prepojenia (BNC, RJ45), spôsob napájania (PoC, PoE, 12VDC, 24VAC), odolnosť voči možnému rušeniu (rušenie cez napájaciu a signálovú zem, súbehy, ...)

Záver: Z dôvodu lepších vyššie uvedených vlastností (prenosové médium, napájanie, odolnosť voči rušeniu) sú preferované IP kamery pred HD analógovými (asi v pomere 80:20)

Napájanie CCTV kamery (12VDC, 24VAC, PoC, PoE, Hi-PoE)

Kamery môžete napájať rôznymi spôsobmi. Z nich vyhrávajú tie najjednoduchšie -  PoC a PoE.

PoC (Power over Coax) je možnosť napájať HD analógovú kameru cez jeden koaxiálny kábel priamo z DVR. Túto technológiu musí podporovať aj DVR aj kamera. Napájanie je limitované na vzdialenosť aj množstvom kamier pripojených k DVR s funkciou PoC. V prípade použitia krúteného páru a pasívnych prevodníkov sa vzdialenosti skracujú.

PoE (Power over Ethernet) je najobľúbenejšia možnosť ako napájať IP kameru, ktorá bola prevzatá zo sveta IT a network zariadení.

Pasívne PoE - napájanie cez ethernetový kábel bez riadenej komunikácie medzi zdrojom a zariadením, pričom napätie sa prenáša neštandardizovaným spôsobom zvyčajne po voľných pároch ethernetového kábla. Výrobcovia si tento druh pasívneho PoE prispôsobujú k svojim zariadeniam. Napríklad aj rozdielnou hodnotou napätia. V prípade použitia so CCTV IP kamerami môže dôjsť k ich poškodeniu

Štandardné PoE (napr. IEEE 802.3af/at/bt) je technológia, ktorá inteligentne prenáša elektrickú energiu (do 15,4 W pri 802.3af, 30 W pri 802.3at a až 60–100 W pri 802.3bt) aj dáta cez ethernetový kábel, pričom automaticky zisťuje a reguluje napájanie pre kompatibilné zariadenia. IP kamery majú tieto štandardy uvedené v dátovom liste.

Záver: Pre napájanie IP kamier sa používajú PoE switche. Štandardná vzdialenosť, pre komunikáciu a aj napájanie IP kamery je 100m. Výrobcovia CCTV switchov používajú tzv. Exended PoE, kde sa táto vzdialenosť predlžuje na 250 – 300m. Túto vlstnosť majú aj NVR so zabudovaným PoE switchom. Za pozornosť stojí aj záloha napájanie pomocou UPS. Použitie UPS odstraňuje prechodové javy pri krátkych výpadkoch napájania (sekundové výpadky), čo predlžuje životnosť napájacích zdrojov a HDD v NVR/DVR.

Tip: Ideálne je mať PoE switch a náhradný HDD ako súčasť náradia pre montáž CCTV IP kamier.

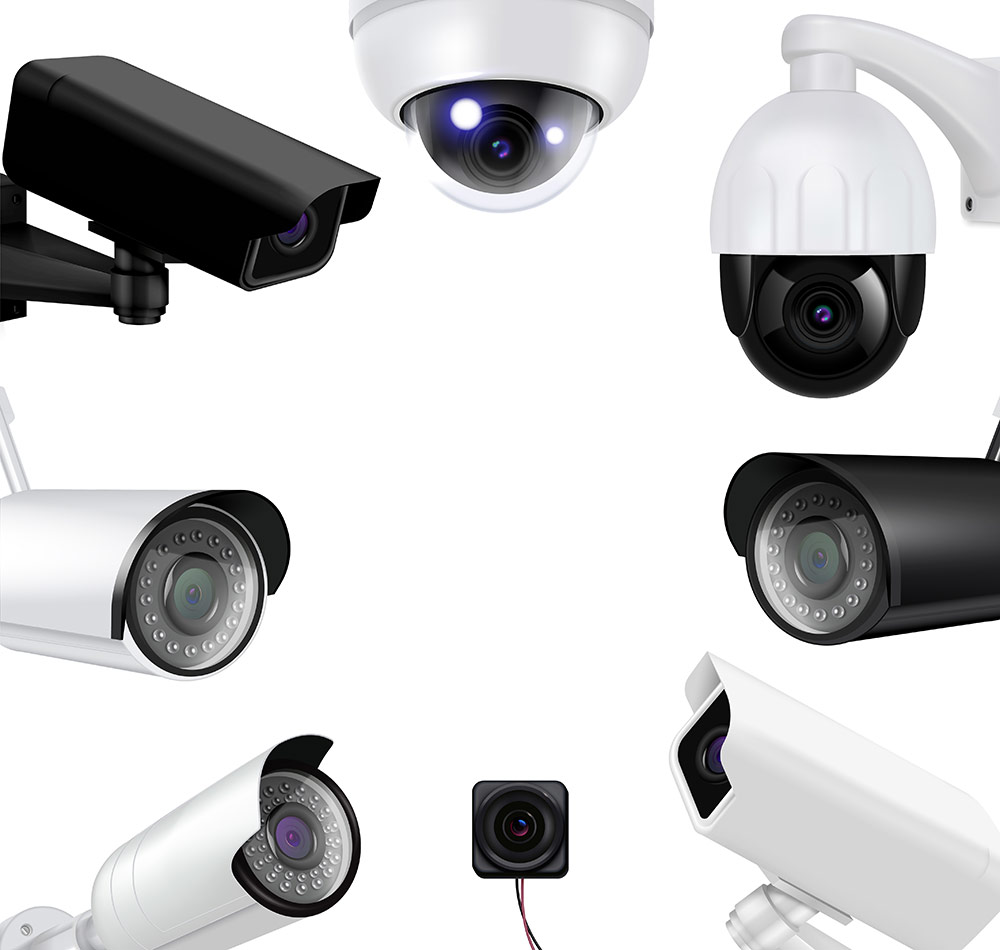

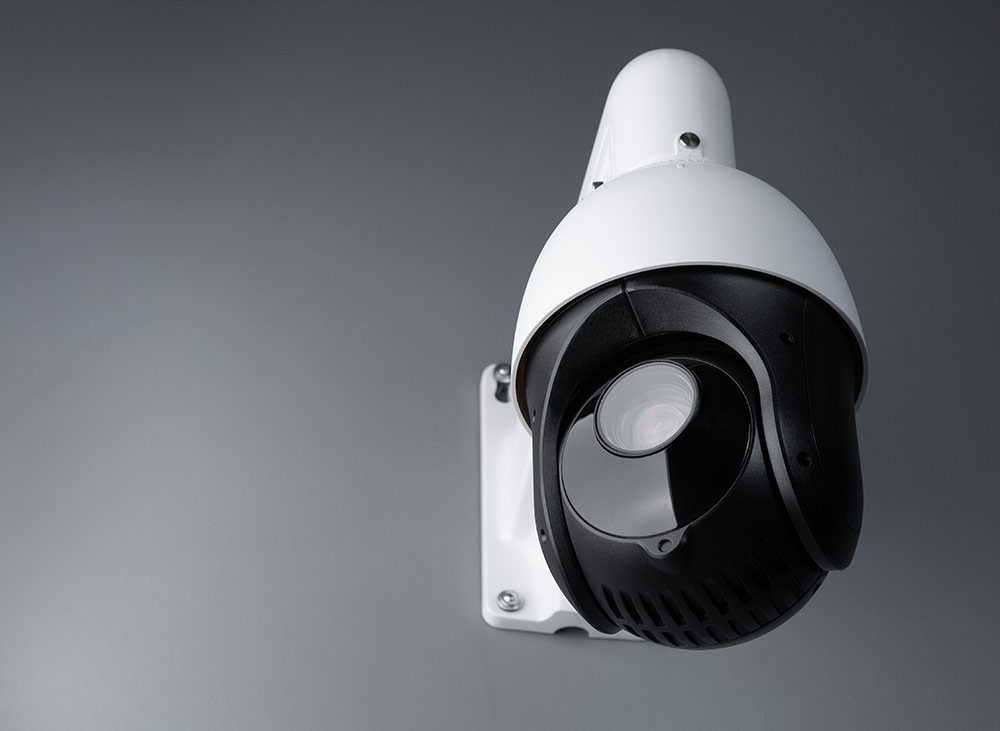

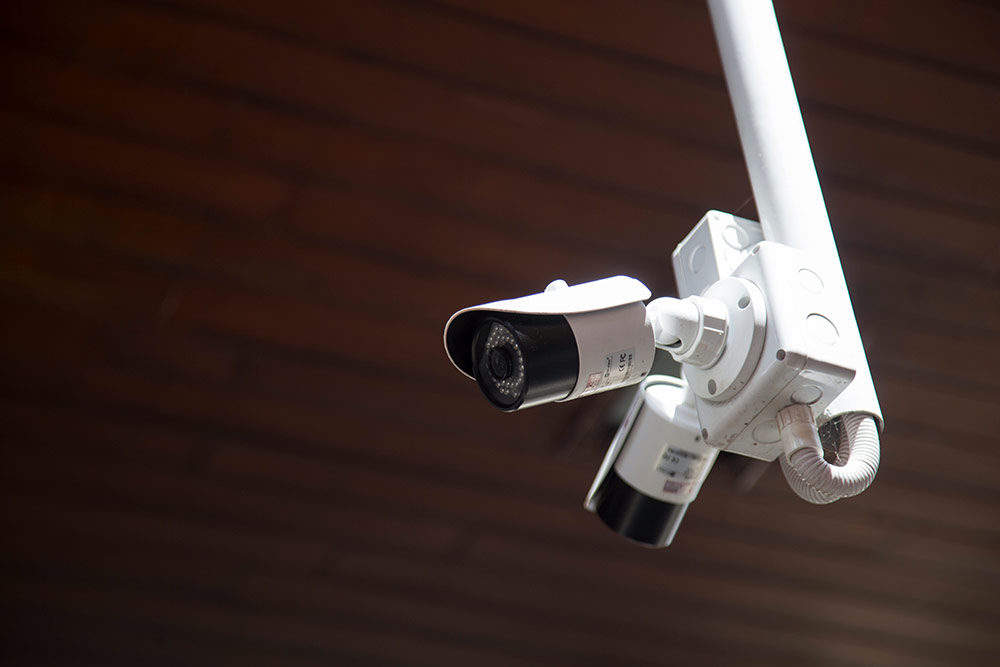

Tvar kamery (PT, Fisheye, Cube, Bullet, Dome, PTZ, Turret)

Tvar kamery má vplyv na jej antivandal vlastnosti. Bullet kamera o ktorú sa dá zapáčiť nie je taká odolná ako dome. Naopak dome tvar kamery je chúlostiví na spätné odrazy prísvitu (škrabance a nečistoty a pologuli kamery). Niektoré kryty obmedzujú aj nastavenie záberu kamery. (ozubenie v kĺboch držiakov, jeden zub hore je veľa a jeden zub dole je ešte málo).

Víťazom je turret tvar – guľa ako kĺb vo veži nastaviteľná na všetky strany.

	Náchylnosť na:
	odlesky z IR prívitu	vytrhnutie z muriva vandalom	zmenu pohľadu vandalom
Bullet	nie	áno	áno/nie záleží od modelu
Turret	nie	nie	áno
Dome	áno	nie	nie

Rozlíšenie kamery (2, 4, 5, 6, 8, 12, 20, 32Mpx)

Rozlíšenie kamier sa udáva v Megapixeloch (miliónoch bodov), z ktorých sa skladá digitálny obraz kamery. Čím viac megapixelov má kamera, tým viac detailov dokáže zachytiť.

Príklad: Zoberme si dva obdĺžniky (modrý a oranžový)

• 2 Mpx → 1920 × 1080 (tzv. Full HD)
• 4 Mpx → 2560 × 1440 (tzv. 2K alebo QHD)
• 6 Mpx → 3072 × 1728
• 8 Mpx → 3840 × 2160 (tzv. 4K UHD

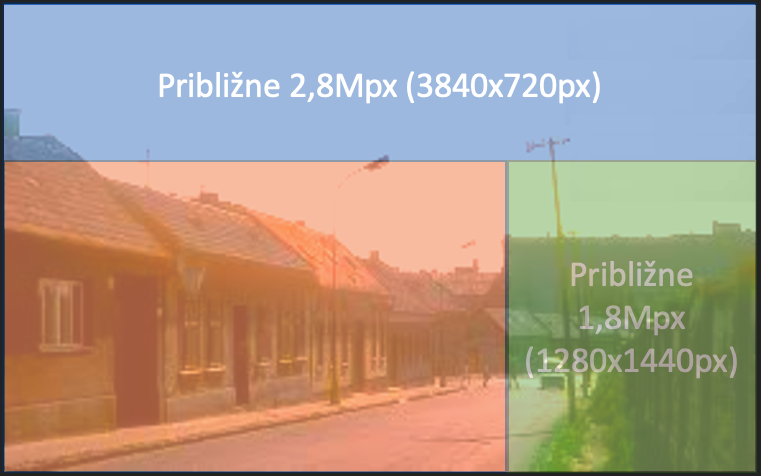

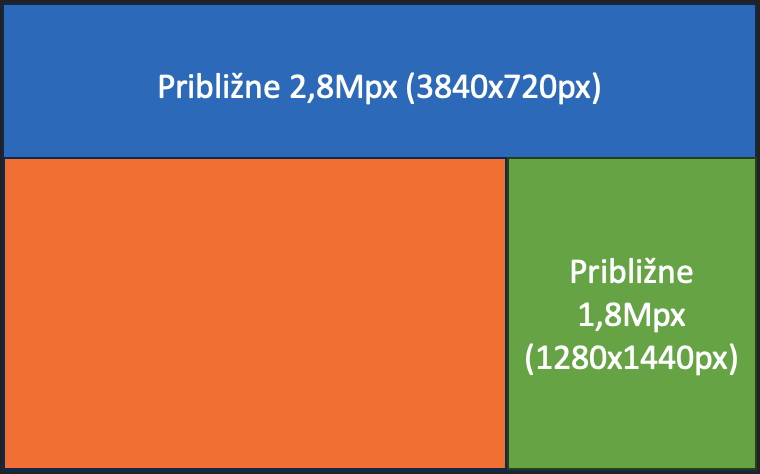

Obrázok zobrazuje 8Mpx kameru (prekrytý modrý obdĺžnik) a 4Mpx kameru (oranžový obdĺžnik), čo prezentuje rozdiel v Mpx medzi 8Mpx (4K, UHD) kamerou a 4Mpx kamerou.

V číselnom vyjadrení má 8Mpx kamera 2x viac pixelov. Ale praxi to znamená skoro 3Mpx pás oblohy. Rozdielom je teda zelená časť okolo 2Mpx.

(Alebo ak kameru sklopíme nižšie bude vidieť viac pod seba, toto má ale nepriaznivý vplyv na analytiku kamery – detekcia objektov človek auto.)

Čo je PPM (počet pixelov na meter)?

PPM = počet obrazových bodov (pixelov), ktoré kamera zachytí na šírku 1 metra scény.

• Predstav si, že sa pozeráš na záber z kamery.
• Ak máš v zábere napr. auto, ktoré má šírku 2 metre, a kamera ho zobrazuje ako 200 pixelov široké, tak:
• 200 pixelov / 2 metre = 100 PPM

Tip: Vyšší PPM = viac detailov (napr. ľahšie rozoznáš tvár alebo EČV).

Ako sa počíta PPM?

Jednoduchý vzorec: PPM = rozlíšenie obrazu (vodorovne) ÷ šírka sledovanej scény (v metroch)

Napríklad:

• Kamera má Full HD rozlíšenie = 1920 × 1080
• Sníma šírku 10 metrov → PPM = 1920 / 10 = 192 PPM

Čo je DORI?

DORI je skratka, ktorá popisuje, na čo je kamera schopná daný objekt použiť podľa PPM:

Úroveň	Popis	Minimálny PPM
Detect (zachytiť)	Vidieť, že sa niečo hýbe	cca 25 PPM
Observe (pozorovať)	Vidieť, čo človek robí ( vidím typ objektu)	cca 62,5 PPM
Recognize (rozpoznať)	Spomenieš si na danú osobu	cca 125 PPM
Identify (identifikovať)	Jasne identifikuješ osobu	cca 250 PPM

Príklad: Máš kameru s rozlíšením 1920 px (2Mpx) a chceš identifikovať osobu (250 PPM):

1920 px / 250 PPM = 7,68 metra → Ak sa osoba nachádza v časti záberu ktorý je (v realite) maximálne 7,68m široký tak ju ešte vieme spoľahlivo identifikovať.

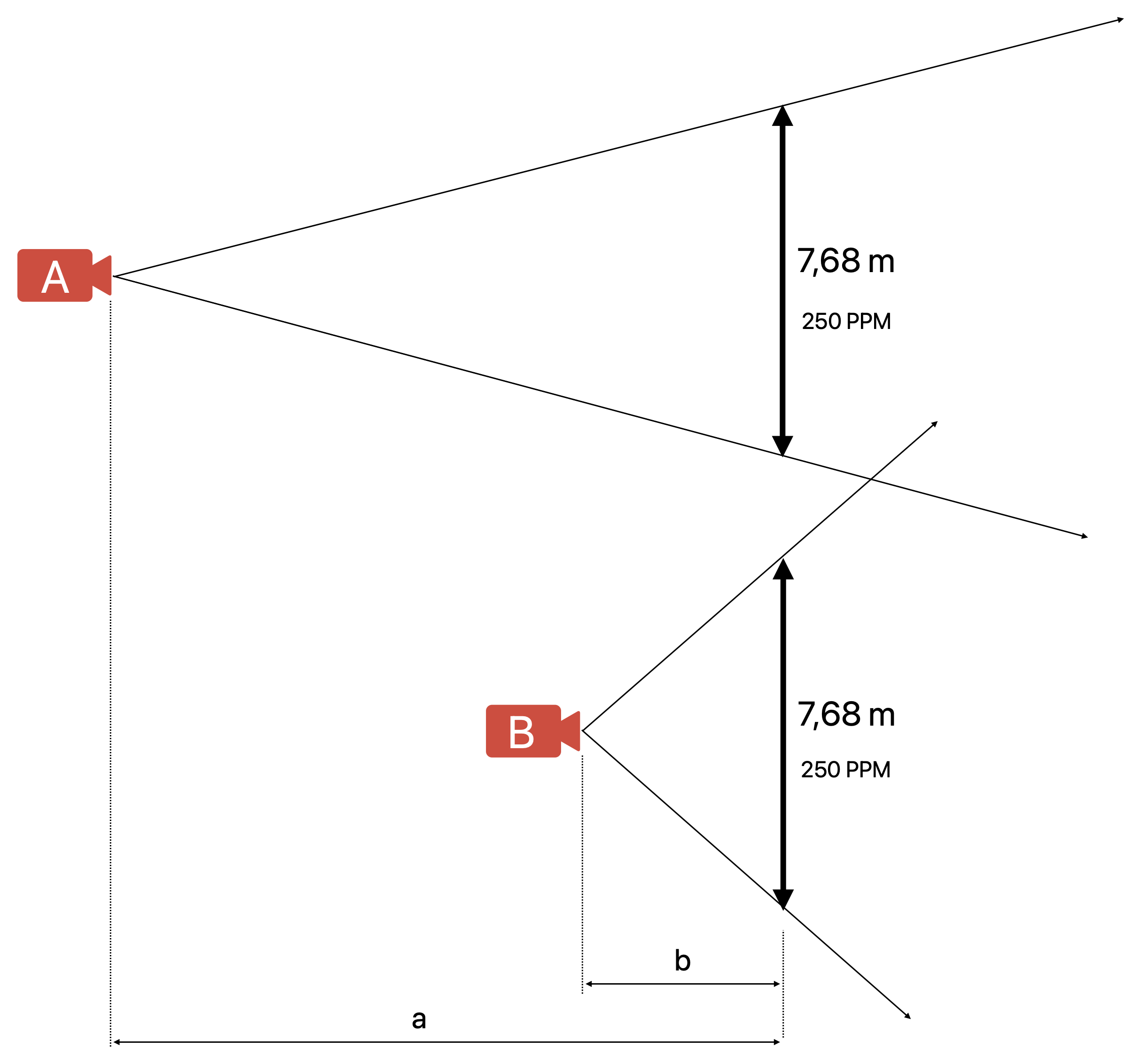

Tip: Vzdialenosť v do akej má táto 2Mpx kamera úroveň identifikácie určuje objektív kamery. Na obrázku sú dva príklady.

Vedeli ste, že? Rozmery čipu 8Mpx kamery a 4Mpx sú skoro rovnaké. V dátových listoch sa udávajú v palcoch ako uhlopriečky čipu. Napr. 1/1.8". To znamená, že pri 8Mpx kamere sú body pixelov čipe menšie. Výsledkom je rozdielna citlivosť pri kamerách rovnakej rady a generácie. 4Mpx - Color: 0.0005 Lux @ (F1.0, AGC ON) vs. 8Mpx - Color: 0.0008 Lux @ (F1.0, AGC ON)

Objektív kamery (pevný, premenlivý) (2,8mm, 4,7-118mm)

Objektív je časť kamery, ktorá zachytáva svetlo a smeruje ho na snímač kamery – teda „oko“ kamery. Určuje čo kamera vidí, koľko toho vidí (uhol záberu), a ako ďaleko kamera dovidí. Funguje podobne ako objektív v mobilnom telefóne alebo ďalekohľade.

Ohnisková vzdialenosť (v milimetroch, napr. 2.8 mm, 12 mm) udáva, ako „ďaleko“ kamera vidí a aký široký záber má.

• Malá ohnisková vzdialenosť (napr. 2.8 mm):
• Široký uhol pohľadu (napr. 100°)
• Krátky dosah (vidíš veľa priestoru, ale nie ďaleko)
• Veľká ohnisková vzdialenosť (napr. 12 mm):
• Úzky uhol pohľadu (napr. 30°)
• Dlhý dosah (kamera „približuje“ – vidíš ďaleko, ale menej z priestoru)

Zjednodušene:

• Malé číslo = široký pohľad, menej detailov
• Veľké číslo = úzky pohľad, viac detailov

Fixná vs. Varifokálna ohnisková vzdialenosť

 Fixný (pevný) objektív

• Má jednu pevnú ohniskovú vzdialenosť (napr. 2.8 mm).
• Nemôžeš meniť zorné pole ani približovanie.
• Výhody: lacnejší, jednoduchší, lepšia svetelnosť aj hĺbka ostrosti, vhodný pre miesta s jasne daným záberom (napr. parkovisko pred vstupom do budovy).

 Varifokálny (VF, premenlivý) objektív

• Má nastaviteľnú ohniskovú vzdialenosť (napr. 2.8 – 12 mm).
• Môžeš ručne alebo motoricky meniť zorný uhol a priblíženie.
• Táto vlastnosť (meniť zorný uhol) je určená iba pre montážneho technika pri prvotnom nastavení kamery.
• Výhody: flexibilita, dá sa doladiť podľa potreby na mieste montáže.

 Príklad:

• Fixná kamera 2.8 mm → široký pohľad na parkovisko, ale ťažko rozpoznáš EČV.
• Varifokálna kamera 2.8 – 12 mm → môžeš priblížiť na vstupnú bránu a získať detaily (napr. tvár alebo EČV).

Tip: Existujú kamery kde sa kombinujú vlastnosti kamery s fixným objektívom a kamery s VF objektívom. Pekným príkladom je kamera TandemVu. Kamera kombinuje statickú fixnú kameru s otočnou PTZ kamerou. Pri otočných PTZ kamerách sa rozsah VF objektívu udáva aj ako optickým zoom. Teda objektív 4,7-118mm má 118/4,7= 25x optický zoom.

Vedeli ste, že pri 2Mpx kamere hodnota objektívu udáva aj vzdialenosť v akej dokáže kamera zosnímať EČV, aby EČV bolo v zázname čitateľné. Rýchlosť vozidla sa kompenzuje rýchlosťou uzávierky.

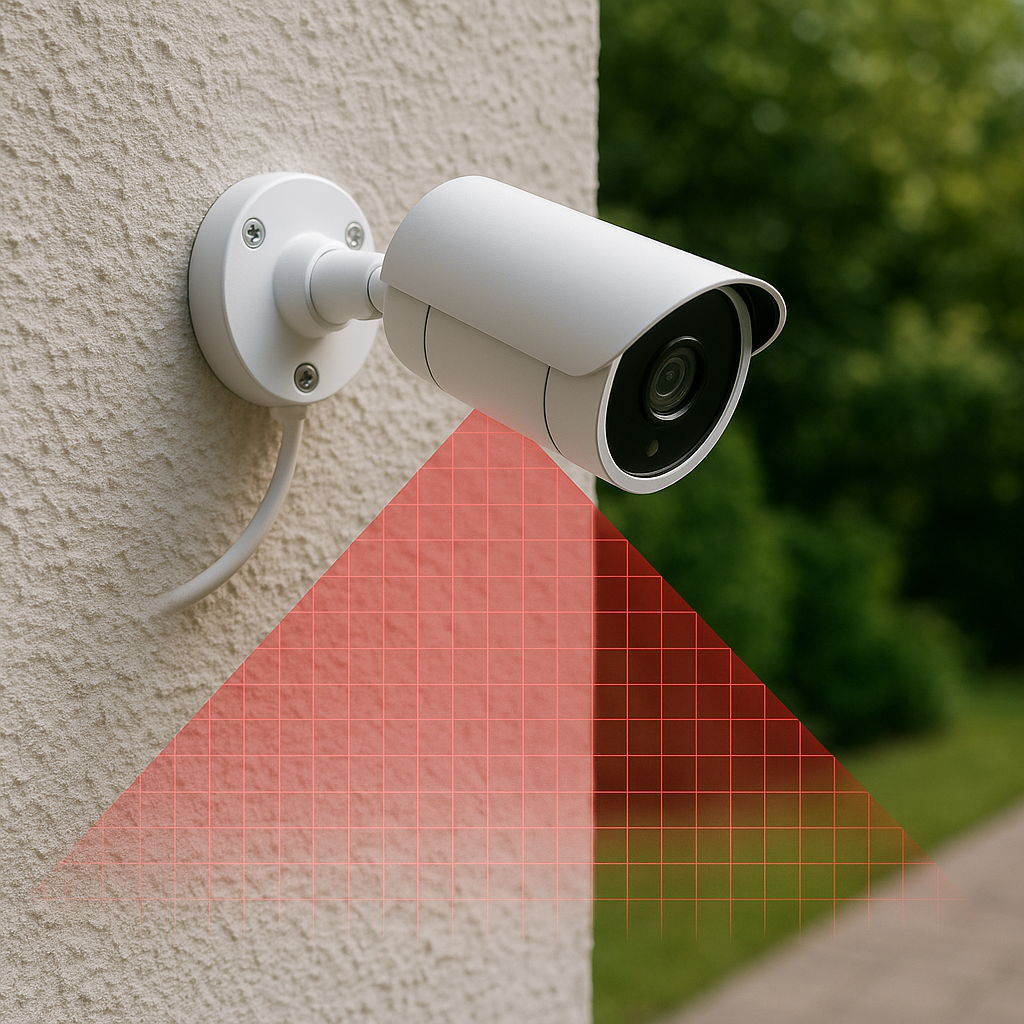

Prísvit kamery (IR, Biely, Hybridný) (10m, 40m, 100m, 150m, 250m)

Kamera si automaticky aktivuje prísvit pri zhoršených svetelných podmienkach. Svetlo prísvitu býva v IR infračervenom a viditeľnom spektre a ich kombinácia. Pri kamerách sa udáva typ prisvietenia a vzdialenosť prísvitu v metroch.

Krytie kamery IP (IP 65, IP 66, IP 67)

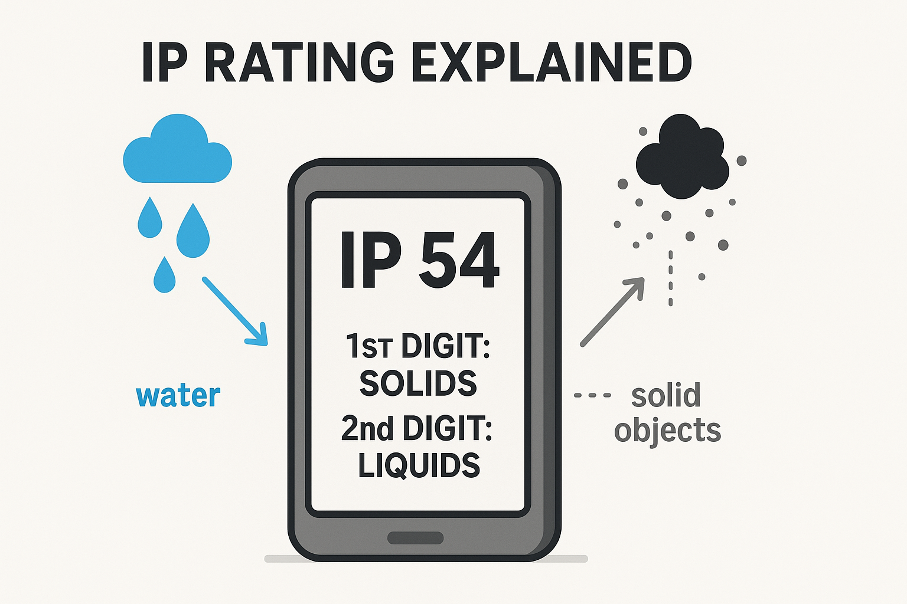

IP krytie, je medzinárodný štandard, ktorý udáva ochranu zariadení pred vniknutím pevných predmetov a vody. Označuje sa dvoma číslami (napr. IP66). Prvé číslo definuje ochranu pred pevnými predmetmi (ako prsty, čiastočky prachu) a druhé číslo udáva ochranu pred vodou. Napríklad, IP krytie IP20 znamená, že zariadenie je chránené pred predmetmi s priemerom väčším ako 12,5 mm a nemá žiadnu ochranu proti vode. Vyššie čísla indikujú vyššiu úroveň ochrany.

Stupeň ochrany pred vniknutím pevných telies	Stupeň ochrany pred vniknutím vody
0: Bez ochrany	0: Bez ochrany
1: Pred predmetmi > 50 mm (napr. ruka)	1: Pred kvapkajúcou vodou
2: Pred predmetmi > 12,5 mm (napr. prst)	2: Pred kvapkajúcou vodou pod uhlom 15°
3: Pred predmetmi > 2,5 mm (napr. náradie)	3: Pred striekajúcou vodou
4: Pred predmetmi > 1 mm (napr. drôt)	4: Pred striekajúcou vodou zo všetkých smerov
5: Prachotesné	5: Pred tryskajúcou vodou
6: Prachotesné	6: Pred silnými prúdmi vody
—	7: Pred dočasným ponorením do vody (30 minút do 1 metra)
—	8: Pred trvalým ponorením do vody (nad 1 meter)

Ďalšie parametre kamier

Farba (Biela, Čierna, ...)

Najpredávanejšie sú kamery v bielej farbe. Vieme ponúknuť aj iné farby kamier. Viac info.

Audio (line vstup, line výstup, vstavaný mikrofón, vstavaný reproduktor)

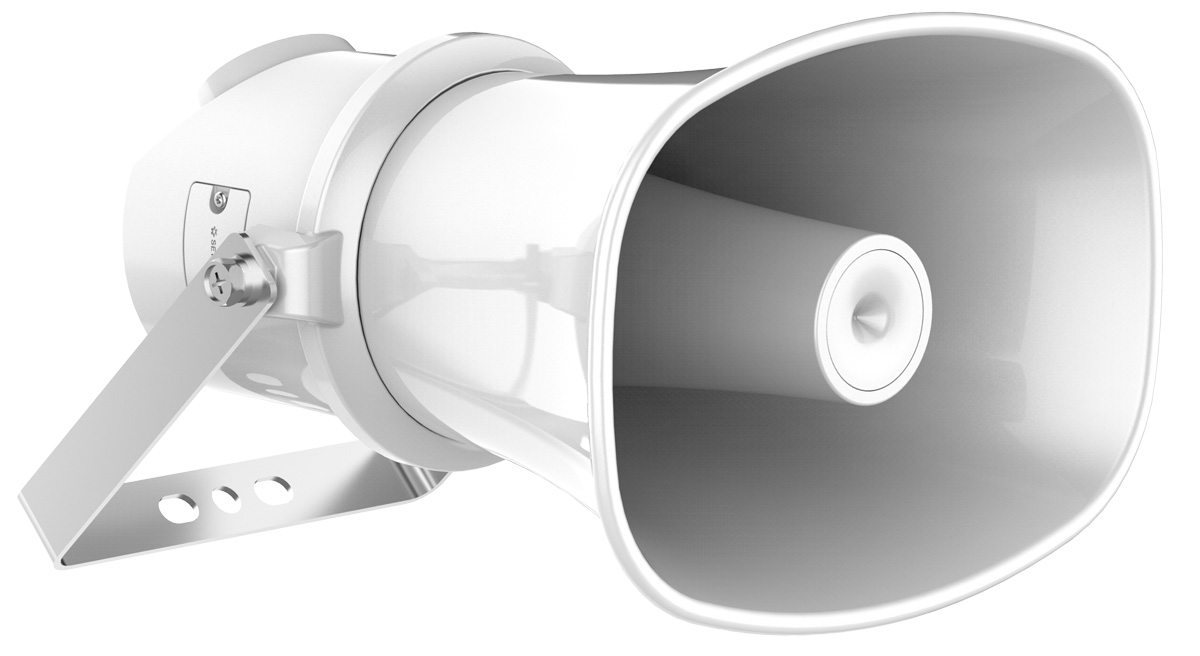

Audio vstupy a výstupy pri CCTV kamerách slúžia na prenos zvukového signálu – audio vstup (input) umožňuje pripojiť externý mikrofón na záznam zvuku, zatiaľ čo audio výstup (output) umožňuje pripojenie reproduktora na obojsmernú komunikáciu, alebo prehrávanie zvukových výstrah. Tieto porty sú zvyčajne vo forme 3,5 mm jackov alebo RCA konektorov a nachádzajú sa na IP aj analógových kamerách, často využívané v systémoch, kde je potrebný aj zvukový dohľad. Trendom je kamery vybaviť vstavaným mikrofónom (aj dvoma), niektoré modely majú vstavaný reproduktor. Pri signalizácií audiom je možné využiť aj IP speaker. Na úrovni výrobcu je jednoducho integrovateľný do systému CCTV (Napr. ako zvukový kanál v NVR). Záznam zvuku bez predošlého upozornenia je v rozpore s GDPR.



Slot na SD kartu

Slot na SD kartu slúži na kamerový záznam, kamery podporujú aj 512GB mikro SD karty.

Tip: Vedľa slotu na SD kartu sa veľmi často nachádza tlačidlo na reset kamery.



Krytie IK (antivandal odolnosť IK 08, IK 10)

Krytie IK označuje stupeň ochrany kamier proti mechanickým nárazom. Hodnota IK (od IK00 po IK10) udáva, akú energiu nárazu zariadenie vydrží bez poškodenia. Tieto hodnoty sú dôležité pri výbere zariadení do prostredí, kde existuje riziko mechanického poškodenia, napríklad vo verejných priestranstvách alebo v priemysle. Informácie o krytí IK nájdete v dátovom liste zariadenia.



Alarm IN/OUT (1/1, 2/1, 2/2, 7/2)

Alarmové vstupy a výstupy na kamerách umožňujú ich prepojenie s inými zariadeniami.

Alarmový vstup kamery môže slúžiť napr. na zosnímanie stavu externého detektora. Napríklad si ku kamere pripojím detektor úniku nebezpečného plynu, magnetický kontakt,  atď..

Alarmový výstup poslúži na zopínanie  napr. externého svetla. Kamera detekuje človeka a zopne svoj výstup.

Tip: Čo tak pripojiť alarmový výstup kamery na zónu zabezpečovacieho systému = veľmi dobrý vonkajší detektor so širokým dosahom a s minimom falošných poplachov.



Rozsah pracovných teplôt (-30°C až +60°C)

Rozsah pracovných teplôt ako parameter CCTV kamier určuje do akých priestorov je kamera určená. Napr. rozsah: cca 0 °C až +40 °C znamená, že kamera je určená pre použitie v kontrolovanom vnútornom prostredí (domy, kancelárie, obchody) a rozsah: cca -30 °C až +60 °C. Takáto kamera je určená pre náročné klimatické podmienky, vrátane zimných oblastí alebo púštnych regiónov.

Poznámka: Odolnosť voči teplotám je často kombinovaná s krytím IP66 / IP67 (odolnosť voči prachu a vode) alebo IK10 (odolnosť voči vandalizmu). Presný rozsah pracovných teplôt nájdeš v technickom liste (datasheet) konkrétneho modelu kamery.



Citlivosť kamery

Citlivosť CCTV kamery udáva, aké minimálne osvetlenie (v luxoch) kamera potrebuje na zachytenie použiteľného obrazu. Čím nižšia hodnota lux, tým lepšia citlivosť (0.0001 Lux @ (F1.0, AGC ON), 0 Lux with IR)

Na záver:

Výber správnej CCTV kamery nie je len o technických parametroch, ale o pochopení konkrétnych potrieb zákazníka a prostredia, kde je kamerový systém inštalovaný. Viac informácií viete získať na našich pravidelných školenia, alebo na kontaktoch technickej podpory.

Tip na záver: Na našom webe, si viete jednoducho podľa týchto vlastností filtrovať a vyberať CCTV kamery
