Bezpečnostné relé

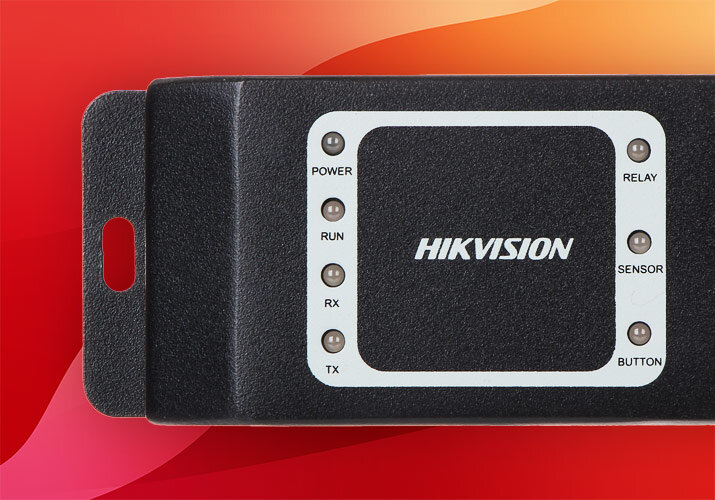

Bezpečnostné relé DS-K2M060 komunikuje s vonkajšou jednotkou videovrátnika resp. s prístupovým terminálom po zbernici RS485.
Aby malo význam, musí byť umiestnené na zabezpečenej strane dverí.
Dverný kontakt, odchodové tlačidlo alebo elektrozámok potom pripojíte práve k tomuto relé a nie k videovrátniku / terminálu umiestnenému vonku.
Predídete tak napríklad situácií, kedy Vám zlodej vytrhne videovrátnik / terminál zo steny, spojí vodiče elektrozámku alebo odchodového tlačidla a otvorí si dvere. Pri použití tohto relé tam zlodej nájde len vodiče zbernice RS485.
Na obrázku nižšie si môžete pozrieť zapojenie:
Na zadnej strane tohto relé nájdete aj DIP prepínače. Prepínače č. 1 - 3 slúžia na nastavenie adresy, ktorá sa nesmie opakovať v prípade použitia viacerých relé v 1 systéme. Prepínač č. 4 je pre Wiegand - prepínač dole: Wiegand vstup, prepínač hore: Wiegand výstup.
